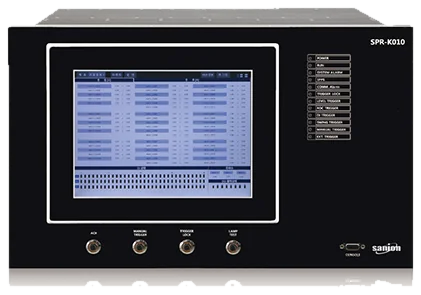

고장기록장치반
발전소나 변전소에는 전력 설비 운전을 위한 기기 조작이나 제어, 고장 발생 시 보호장치에 의한 차단기 동작 등 수많은 이벤트가 발생합니다. 다양한 이벤트에 대한 정확한 분석은 전력계통의 안정적이고 신뢰성 있는 운영은 물론 향후 사고 예방을 위한 조치에도 매우 중요한 역할을 합니다. 고장기록 장치는 전력계통 동요현상 감시와 고장 시 고장정보 취득을 위해 전압, 전류, 주파수, 전력, 차단기와 같은 설비상태정보 등 이벤트 발생 전/후의 광범위한 전력계통 데이터를 기록, 저장하고 분석할 수 있는 기능을 제공함으로써 신뢰성 있는 계통 운영이 가능하도록 합니다.
주요 기능
- 높은 샘플링 주파수(7680Hz)를 이용한 고정밀 계측 데이터 제공
- 전력 계통의 이벤트 발생 감지를 위한 다양한 기동 조건 제공
- 상하한 기동/변화율 기동(전압,전류,주파수,전력) : 접점 기동(DI 입력) / 전력 동요 기동(전력) / 수동기동 / 자동기동
- 48개의 Analog 채널(전압 12, 전류 36), 96개의 Digital 채널 제공
- 이벤트 기록 데이터의 IEEE C37.111 COMTRADE 포맷 저장
- 이벤트 데이터의 수동 전송 및 자동 전송 기능
- 고장점 표정 기능
- IRIG-B 시각동기 기능
- IEEE C37.118 규격에 따른 Synchro-phasor 전송 기능
- 자동 상시감시 기능
사양
| 구분 | 항목 | 사양 |
|---|---|---|
| 정격 | 입력전원 | DC 90~140[V],60Hz |
| 정격 전압(PT) | 115/√3[V] | |
| 정격 전류(CT) | 5[A] | |
| 디지털 출력 | 10[A] : 250VAC 8 포인트 | |
| 디지털 입력 | DC 70 ~ 150[V] 96 포인트 | |
| 통신 | 통신포트 | RS-232, Ethernet, Fiber Optic |
| 프로토콜 | IEC61850, IEEE C37.118, TCP/IP | |
| 디스플레이 10.4인치 Color TFT-LCD(1024×768) |
